Region = RLE
行程 {row, col_begin, col_end}，形态学 / connection / 集合运算在行程上完成，复杂度随区域规模增长。
HVL 1.12 · C ABI
工业视觉算法库
HVL（Halcon-style Vision Library）以 C++17 实现、C ABI 导出， Region 采用行程编码（RLE），算子语义对齐 MVTec HALCON 的使用习惯，可供 C / C++ / C# / Python 调用。
01 // DESIGN
与 Halcon 对齐的关键设计
threshold → region
分割直接输出 region，再 connection / select_shape / 形态学，而不是长期持有整图掩膜。
多语言
稳定 C ABI + CMake find_package(hvl)；绑定：C++ RAII、C# P/Invoke、Python ctypes。
02 // PIPELINE
推荐检测流程
01
滤波
mean / gauss
→
02
阈值
threshold / domain
→
03
形态学
open / close
→
04
连通
connection 4/8
→
05
筛选·测量·匹配
select / measure / NCC·shape
03 // OPERATORS
算子模块（1.12）
模块代表算子说明
Segmentthreshold, dyn_threshold, threshold_domain图像→RLE region
I/Oread_png/write_png, read_pgm, image_read灰度 PGM/PNG（libpng）
Filtermean, gauss, median（OpenMP）平滑与椒盐抑制
Morphologyopen/close, fill_up, boundary, skeletonRLE 形态学 / 骨架
Blobconnection, select/sort_region, circles连通、排序、外接/内切圆
Grayintensity, min_max_gray, select_gray区域内灰度特征
EdgesCanny edges_image, edges_sub_pix, sobel_dirNMS + 亚像素边缘点
XLDedges_to_xld, length_xld, select_contours_xld边缘点连成折线轮廓
Contourget_region_convex, contlength轮廓与凸包
Measuremeasure_diameter/radial, fit_line/circle/ellipse多卡尺直径 + 几何拟合
Matchncc_levels/roi, shape_*_roi, find_ncc_shape金字塔 + ROI + 混合级联
Geometryaffine / projective / radial_undistort标定与矫正
04 // CODE
最小示例
#include "hvl.h"
HvlImage* img = NULL;
hvl_image_read_pgm("part.pgm", &img);
HvlRegion* dark = NULL;
hvl_threshold(img, 0, 120, &dark);
HvlRegion* opened = NULL;
hvl_opening_rectangle1(dark, 3, 3, &opened);
HvlRegion** blobs = NULL; int n = 0;
hvl_set_system("neighborhood", 8);
hvl_connection(opened, &blobs, &n);
HvlRegion** sel = NULL; int ns = 0;
hvl_select_shape(blobs, n, "area", "and", 100, 1e9, &sel, &ns);
HvlRegion** sorted = NULL; int nsort = 0;
hvl_sort_region(sel, ns, "area", "decreasing", &sorted, &nsort);
HvlRegion* solid = NULL;
hvl_fill_up(sorted[0], &solid);
double mean, dev;
hvl_intensity(img, solid, &mean, &dev);
double row, col, ra, rb, phi, rms;
hvl_fit_ellipse_contour(solid, &row, &col, &ra, &rb, &phi, &rms);

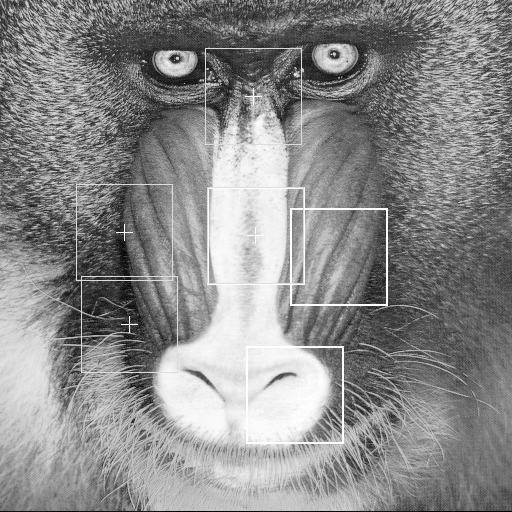

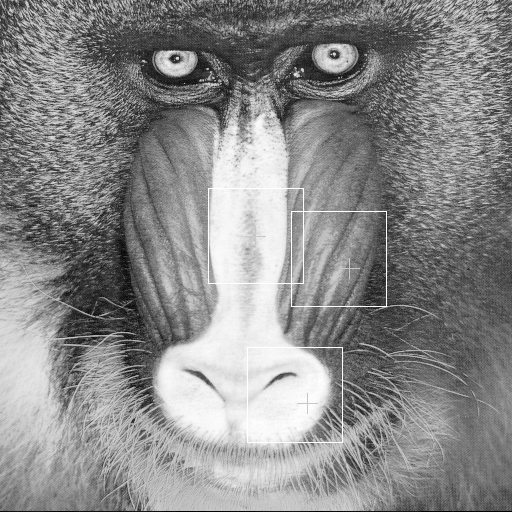

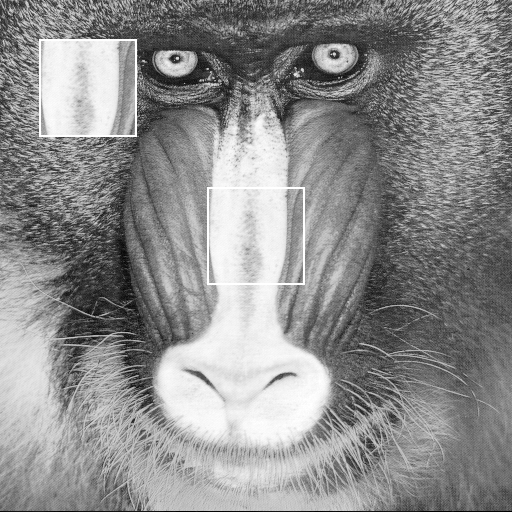

真实图：hvl_monkey_pipeline / hvl_monkey_match /
hvl_monkey_hybrid（NCC→shape）· 图：examples/monkey.png。

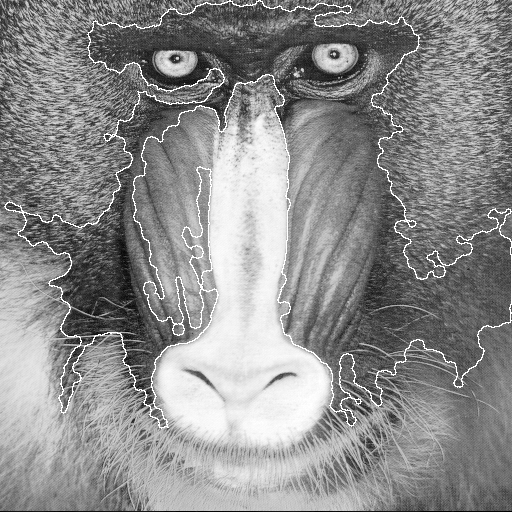

05 // DEMO · monkey.png
真实图结果画廊

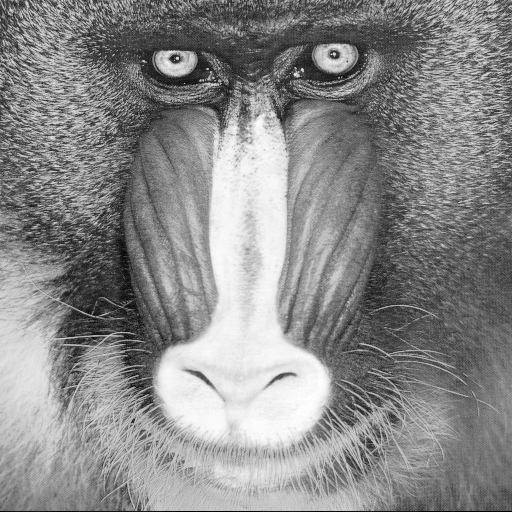

对 512×512 灰度 monkey.png 运行中值 / Canny / 分割 / 匹配。
点击图片可看原图。
本地复现：
./build/bin/hvl_monkey_pipeline && ./build/bin/hvl_monkey_match && ./build/bin/hvl_monkey_hybrid
· 性能：
./build/bin/hvl_bench_match
（1.12：产线配方见库内 docs/RECIPES.md，
发布包 make package）
06 // RECIPE
产线默认匹配配方
// 启动时：模板 + shape model
hvl_create_shape_model(templ, 25.0, 1500, &model);
// 在线：NCC 金字塔粗定 → 局部 shape 精修（~30–40ms @512/96）
hvl_find_ncc_shape(img, templ, model,
3, 0.55, 12, // levels, ncc_min, pad
-0.10, 0.20, 0.05, // angle search
0.22, 0.05, 0.02, 3, // shape_min, ang_refine, pos_refine
4, rows, cols, angs, scores, ncc_r, ncc_c, &n);
// 跟踪帧：只搜上一帧 TL 附近
hvl_find_ncc_levels_roi(img, templ, 3, 0.6, 2, 15, 1,
tr-40, tc-40, tr+40, tc+40, rows, cols, scores, &n);
完整说明（blob 检测、卡尺、坐标系）：源码树 docs/RECIPES.md · 性能
docs/PERF.md。
